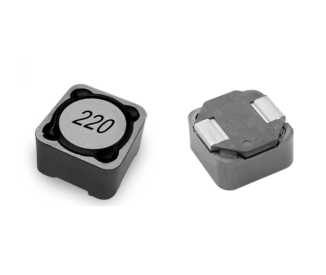

CDRH1508

貼片功率電感

磁屏蔽結構，有較強抗干擾性能

正方形適合高密度貼裝

耐大電流低阻

工作溫度：-40℃～+125℃

錳、鎳配方磁材，使用壽命、電氣性能等各方面優于市場同類產品

主要應用于照明行業、通信設備、計算機行業、安防行業、智能家居行業、家用電器等

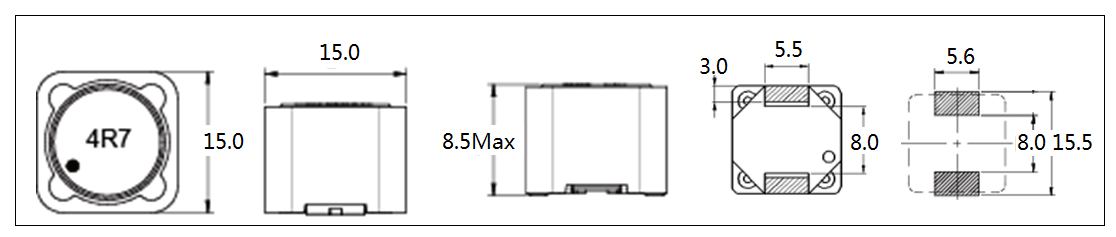

外觀尺寸Outline dimension

外觀參數Exterior size / 單位：mm

◆ 尺寸參數請參考上方圖片標注：

電氣特性Electrical / 單位：mm

型號/NO

L/uH

DCR（Ω）

Irms

(Amperes)

Isat

(Amperes)

PDF

CDRH1508-680M

3.70

5.20

CDRH1508-101K

100

115

3.10

4.50

CDRH1508-151K

150

180

2.40

3.50

CDRH1508-221K

220

281

2.05

3.00

CDRH1508-331K

330

410

1.60

2.50

CDRH1508-471K

470

560

1.50

2.00

CDRH1508-681K

680

800

1.40

1.80

CDRH1508-821K

820

960

1.20

1.50

CDRH1508-102K

1000

1150

1.00

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■ 測試條件：100KHZ/0.1V

■ Test conditions: 100KHZ/0.1V

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
