SXB 大功率電感

SXB1809
SXB1809
大功率電感

扁平線繞組,實現大電流低直流電阻

磁屏蔽結構,抗電磁干擾性能強

輕薄正方形設計,適合高密度貼裝

較大電感值,耐極大電流低磁損耗,低 ERS,小寄生電容

溫度上升電流和飽和電流受環境的影響較小

工作溫度:-55℃~155℃.

安裝形式為表面貼裝

主要應用于大電流的工作環境,如充電樁、工業控制等

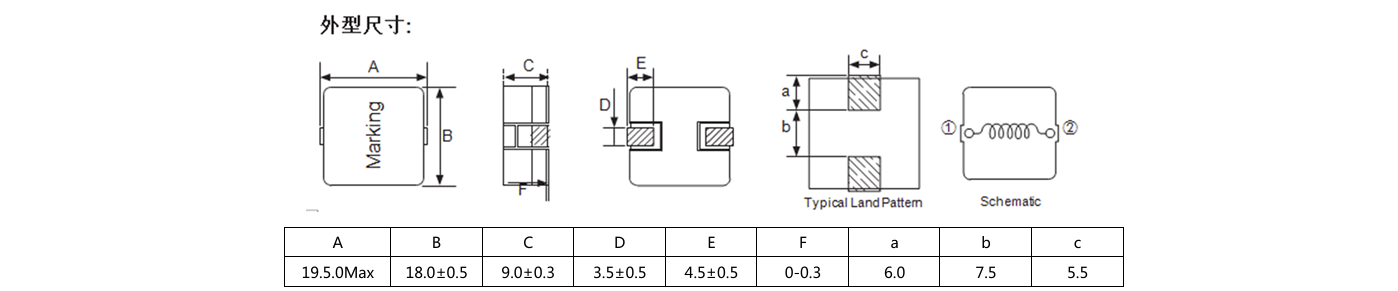

外觀尺寸Outline dimension

SXB1809

外觀參數Exterior size / 單位:mm

◆  尺寸參數詳情見上方圖片標注:

電氣特性Electrical / 單位:mm

型號/NO

L(0A)

DCR(mΩ)

Irms

(Amperes)

Isat

(Amperes)

PDF

SXB1809-3R3M
3.3
1.60
31
35
SXB1809-4R5M
4.5
2.20
26
30
SXB1809-5R6M
5.6
2.90
23
27
SXB1809-6R8M
6.8
3.35
21
24
SXB1809-8R5M
8.5
4.31
18
22
SXB1809-100M
10.0
5.45
17
20
SXB1809-120M
12.0
5.85
16
18
SXB1809-160M
16.0
7.70
15
16
SXB1809-210M
21.0
10.5
14
15
SXB1809-270M
27.0
15.5
12
13
SXB1809-330M
33.0
17.0
10
12

注釋

■  K表示電感值的公差為±10%,M表示電感值的公差為±20%

■  K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■  所有數據基于環境溫度25℃條件下測試

■  All data is based on testing at an ambient temperature of 25 ℃

■  本頁面未能錄入全部或最新的數據,請您在訂購前向本公司咨詢精準參數及樣品。

■  We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■  測試條件:100KHZ/0.1V

■  Test conditions: 100KHZ/0.1V

提醒

■  保存條件:溫度 5~40°C,相對濕度小于等于 70%。

■  Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■  產品儲存期不建議超過 12 個月

■  The storage period of the product is not recommended to exceed 12 months
