SXB1250

大功率電感

扁平線繞組，實現大電流低直流電阻

磁屏蔽結構，抗電磁干擾性能強

輕薄正方形設計，適合高密度貼裝

較大電感值，耐極大電流低磁損耗，低 ERS，小寄生電容

溫度上升電流和飽和電流受環境的影響較小

工作溫度:-55℃~155℃.

安裝形式為表面貼裝

主要應用于大電流的工作環境，如充電樁、工業控制等

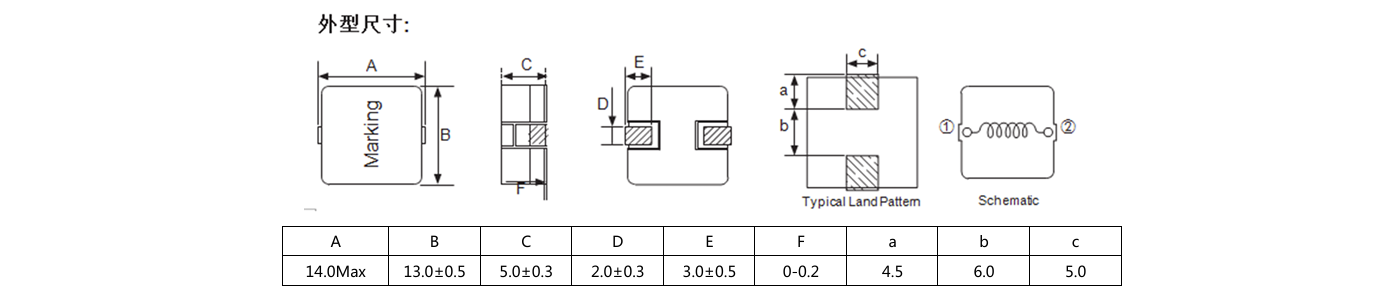

外觀尺寸Outline dimension

外觀參數Exterior size / 單位：mm

◆ 尺寸參數詳情見上方圖片標注：

電氣特性Electrical / 單位：mm

型號/NO

L（0A）

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

SXB1250-R22M

0.22

0.48

SXB1250-R52M

0.52

0.90

SXB1250-1R0M

1.0

1.43

SXB1250-1R6M

1.6

2.30

SXB1250-2R4M

2.4

3.38

SXB1250-3R3M

3.3

4.65

SXB1250-4R3M

4.3

6.50

SXB1250-5R6M

5.6

8.00

SXB1250-7R1M

7.1

10.0

10.5

SXB1250-8R5M

8.5

13.5

9.0

SXB1250-100M

10.0

17.0

8.0

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■ 測試條件：100KHZ/0.1V

■ Test conditions: 100KHZ/0.1V

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
